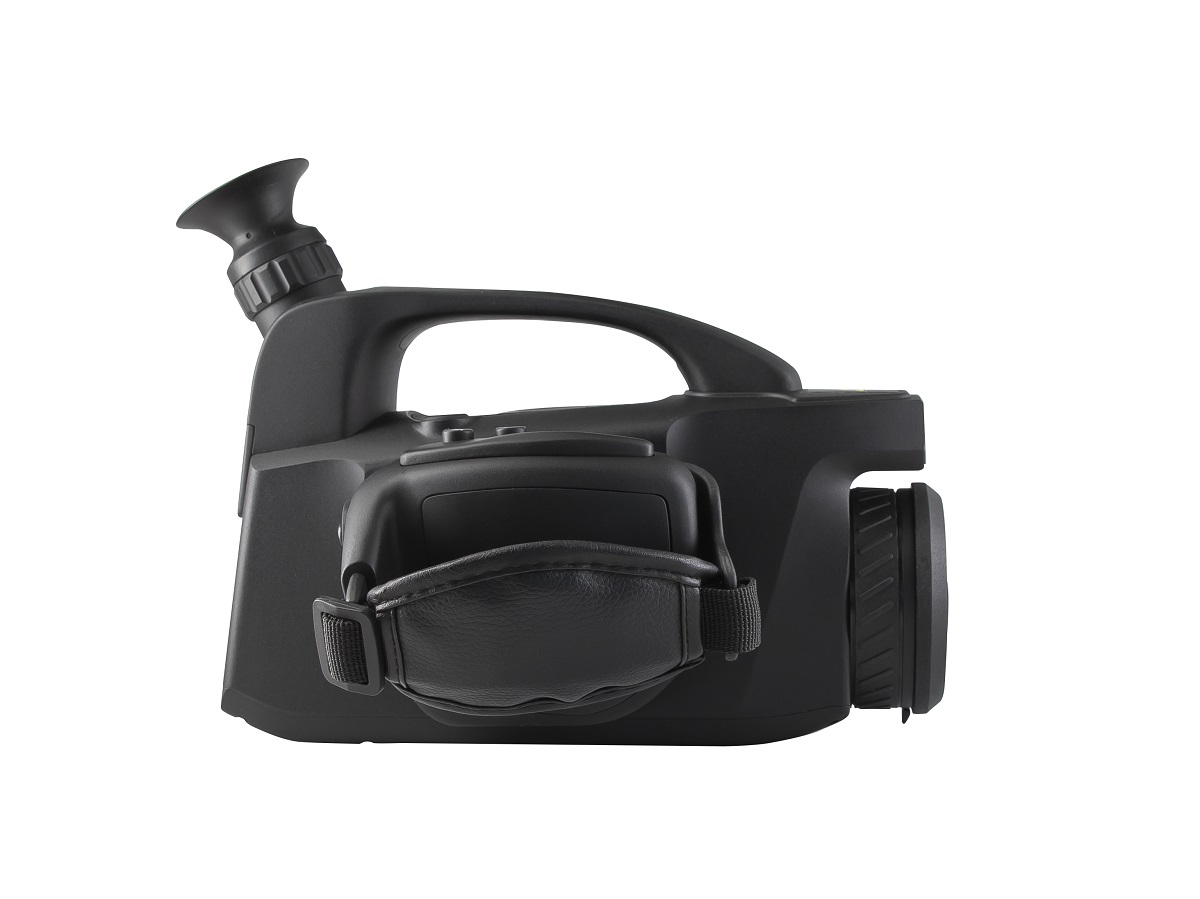

VOCs光学气体成像热像仪

G330S

VOCs光学气体成像热像仪是一种非接触式VOCS气体检漏仪器,它能够快速扫描VOCS天然气管道和设备,以热图像方式实时、直观定位VOCs气体泄漏点并精确测温,实现VOCs天然气管道和设备远距离快速检测。


制冷型高灵敏度探测器, 灵敏度≤0.01℃
VOCs气体探测灵敏度≤0.4g/hr(CH4)
高灵敏度模式,可探测细小气体泄漏
可见光模式、标准红外模式、增强红外模式、气体增强模式等多种模式可选
在所有模式下均可以生成视频文件和快照图片,且可录制语音
体积小、重量仅2.4kg
智能化操作
防爆:Ex ic nC op is IIC T6 Gc;镜头可以在危险区域现场更换
专有LDAR检测模式,可自动生成台账报表
内置 WIFI 功能,配置防爆手机可以通过 WIFI 实时同步查看成像视频

型号 G330S
应用领域 天然气、化工、政府
主要探测气体 VOCs气体
探测器性能 类型 制冷型高灵敏度碲镉汞(MCT)检测器
分辨率 320X256
像元间距 30μm
波长范围

3.2~3.5μm

热灵敏度 ≤10mK@25℃
制冷器运行噪声 35dB
气体灵敏度

NECL@ΔT=10C:甲烷:≤9 ppm m;丙烷:≤2.8 ppm m;
丁烷:≤2.3 ppm m。

镜头 视场角/焦距 14°X11.2°/39mm
最小成像距离 0.5m
F数 f/1.1
空间分辨率 0.77mrad
聚焦 手动/电动/自动
可选镜头 24°X19.2°/23mm (可选)
成像性能 液晶显示屏

高清晰5.0",1280X720,可旋转触摸屏

内置可见光相机

1300万像素

帧频 50Hz
放大倍数

1~12X电子变焦

目镜 1920*1080
调色板

12种可选(彩虹、铁红、ISO红、ISO绿、灰度和鲜艳等可选)

亮度 手动
测量 测温范围

-40℃~+350℃

测量模式

实时10个可移动点,10个可移动区域(最高温、最低温捕捉、平均温度测量),10可移动线测温,等温分析,温差测量,温度报警(声音、颜色)

测温精度 0~100℃精度±1℃,-20℃~0℃或〉+100℃精度±2%
测温校正 自动/手动
辐射率校正 0.1至1.0辐射率可调,或通过预定义的物质辐射率表校正辐射率
背景温度校正 自动(根据输入的背景温度)
大气透过率校正 自动(根据输入的距离、相对湿度、环境温度)
功能设置 日期/时间,温度单位℃/℉/K,语言

北斗/GPS

支持双模组切换

图像存储 存储

视频存储器128GB,固态硬盘存储方式

存储方式 自动/手动单帧图像或动态录像
单帧红外图像格式 JPEG格式,带14位测量数据图像
单帧可见光图像格式 单帧,JPEG格式
视频存储方式

ts高清格式,不限时间

语音注释 60s语音记录,随图像一同存储
定时存储 每10s~24h
激光指示器 激光测距仪 内置
激光功率 1mW
激光波长 635nm红色
接口 电源接口
SD卡槽
视频输出 HDMI
通讯接口 WIFI,蓝牙,USB
音频输出
三脚架接口 1/4"_20
电源系统 电池类型 2节锂电池,可充电
工作时间 单块电池常温下,可连续使用≥4.5小时,不连通设备不供电
外接电源 13W
充电类型 智能充电座充电或DC12V 3A 电源适配器充电
省电模式
环境参数 工作温度 -20℃~+50℃
存储温度 -40℃~+70℃
湿度 ≤90%(非冷凝)
电磁兼容 EN61000-6-4&EN61000-6-2、FCC47CFR Part15 classA、EN61000-4-8,L5
振动 2G(IEC60068-2-6)
冲击 25G(IEC60068-2-29)
防爆 Ex ic nC op is IIC T6 Gc
物理特性 尺寸 240mm(L)X160mm(W)X156mm(H)
重量 ≤2.4kg(含标准镜头及电池)
操作系统及语言 设备为安卓操作系统,支持中文、英文等多种语言可选
可探测气体

甲烷,乙酸,苯,丁二烯,丁烯,丁烷,二甲基苯,乙烷,乙烯,乙苯,环氧乙烷,己烷,庚烷,异丁烯,异丙醇,异戊二烯,甲醇,甲基乙基酮,辛烷,戊烯,丙烷,丙醛等挥发性有机物。

配置 标准配置 红外热像仪*1,可充电锂电池*2,电池充电器*1,适配器*1、遮光罩*1、SD卡*1、SD卡读卡器*1、U盘*1、镜头清洁工具套装*1、颈带*1、保修卡*1、合格证*1、耳机*1、携带箱*1、视频线*1、说明书*1
质量保证 IS09001

网站数据仅供参考,如有更新恕不另行通知,以实际产品为准。


应用范围:

生态环境执法队、市(县)机动车排气污染监控中心、安监局、消防局、海事局、LDAR检测服务公司
海上石油平台、炼油厂、炼化厂、加油站、化学处理工厂、危化品停车场、危化品储罐区
天然气企业、天然气场站、天然气井场、天然气储存设施、天然气输送管道、天然气发电厂
生物气发电厂 、制药企业、农药厂、煤化工厂
