红相电力运维案例专题02|红外+紫外

2026/07/08

在电力设备运维中，电网故障从来不是单一类型,温度异常与电晕放电常常相伴而生——一处设备缺陷，可能同时表现为温升和放电两种信号特征。仅依靠红外测温，尝尝无法捕捉肉眼不可见的紫外放电隐患；只靠单一紫外巡检，又极易遗漏发热类重大设备缺陷。红外测温+紫外电晕检测“双剑合璧” ，才能实现对电力设备隐患的全面感知，守好电网大动脉。

PART 01

检测原理

01红外成像

捕捉 “发热病灶”，预警热故障

高压设备长期重载、螺丝松动、母线接触不良、电缆老化、变压器套管劣化，都会产生异常温升。红外热成像依托红外辐射测温原理，无需停电、非接触式扫描，直观呈现设备温度分布：精准识别接头、刀闸、互感器、电缆头等高温缺陷；量化温差数值，区分一般、严重、危险分级管控；不受光照限制，白天、夜间均可开展全域测温巡检。

02紫外成像

捕捉 “放电隐患”，预判绝缘击穿

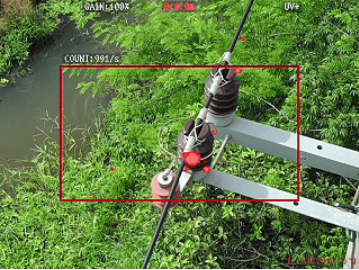

高压设备在长期运行过程中，受到污秽、潮湿、老化、机械损伤等因素影响，容易产生电晕放电和局部放电。这些放电现象会释放出紫外光，人眼无法直接观察。紫外成像技术能够精准捕捉设备产生的紫外光子，将微弱放电信号转化为可视图像，清晰捕捉设备微弱电晕、沿面放电、绝缘子破损放电：排查绝缘子裂纹、金具锈蚀、均压环失效、导线断股放电；识别GIS、开关柜、套管内部隐性局放；提前发现绝缘老化，避免长期放电诱发线路跳闸、设备炸裂。

PART 02

1+1>2的协同效应

红外与紫外

一个看“热”

一个看“电”

两者各有所长

更互为补充

01.场景一：输电线路综合巡检

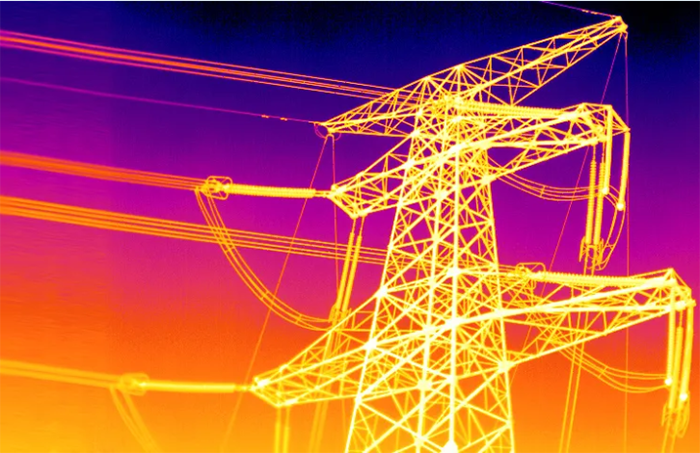

对于纵横交错的输电线路，红外检测不可或缺——使用红外热像仪对线路上的绝缘子串、线夹、套管等易发热点进行精细化扫描，若发现隐患便能及时采取进一步措施。而紫外成像技术则能同时检测线路绝缘子表面的电晕放电——同一处位置，可能既存在温升异常，也存在放电现象。红外+紫外协同检测，一次巡检完成两重隐患排查，大幅提升检测效率与覆盖率。

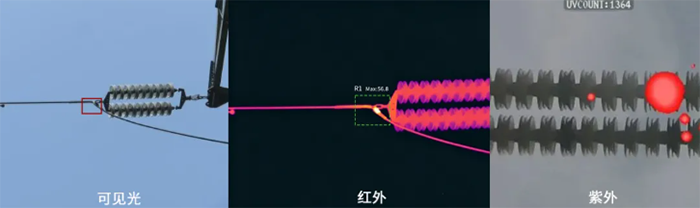

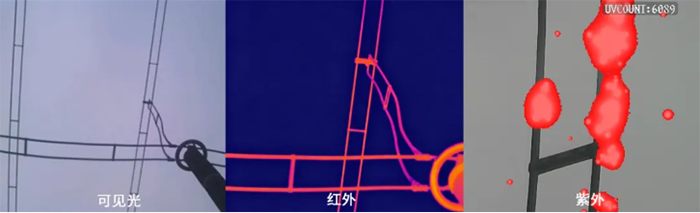

由红外图可见，以线夹和接头为中心的热像，热点明显，说明此处存在发热缺陷；由紫外图可见，绝缘子因内部材料缺陷、外部破裂老化等导致绝缘性能劣化后，绝缘电阻减小，增加放电风险，产生电晕、闪络或电弧现象。

02.场景二：变电站设备全方位“体检”

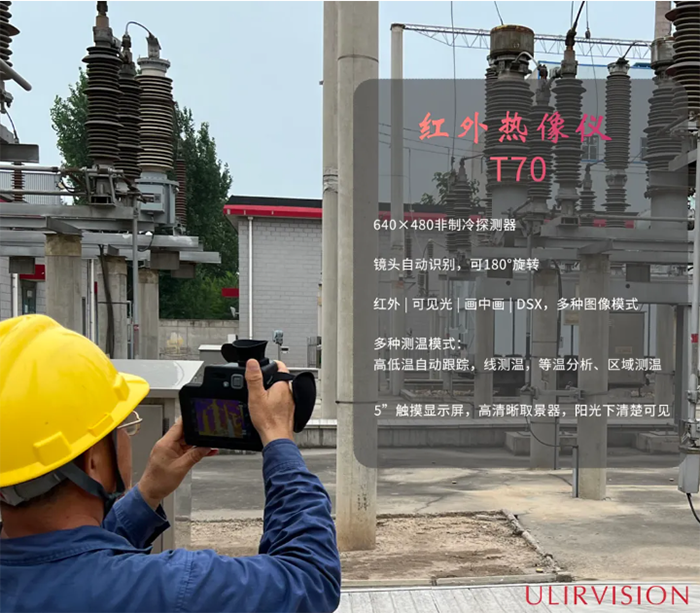

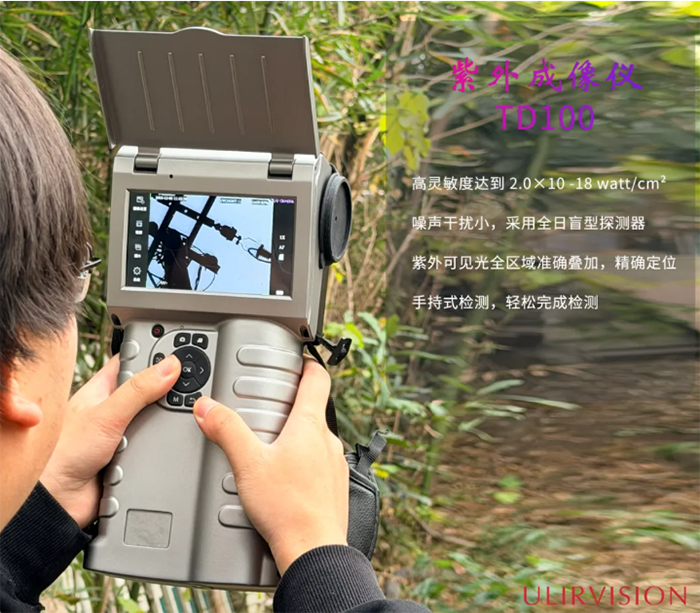

在变电站内，运维人员手持红外热像仪巡视，镜头扫过密密麻麻的开关柜、变压器套管、母排接头等关键部位。与此同时，紫外成像仪对同区域设备进行电晕放电扫描。两种技术同步作业、数据互补——红外发现的热点可引导紫外重点排查是否存在放电；紫外发现的放电点也可反向提示红外关注是否存在温升。双维度交叉验证，让隐患判定更加准确可靠。
