三大主流非接触检测设备，如何选对不迷路
|
|
红外热像仪 | 声学成像仪 | 紫外成像仪 |
|
探测 目标 |
物体表面的温度分布（热辐射） | 气体泄漏、局部放电等产生的超声波 | 电晕放电、电弧等产生的紫外光 |
|
成像 原理 |
接收红外波段电磁波， 转化为温度图像 |
麦克风阵列接收超声波， 可视化声源位置 |
接收设备放电时产生的紫外信号， 与可见光图像叠加 |
|
主要 输出 |
热像图、温度值、 温度曲线 |
声像图、声压等级 |
紫外光子计数、紫外光斑叠加在 可见光视频上 |
| 应用 |
建筑诊断 电力检测 设备监控 |
气体泄漏定位检测 局部放电检测定位 机械振动异响检测定位 |
高压电晕放电检测 绝缘子劣化诊断 |
| 优势 |
直观显示温度， 应用范围极广 |
非接触、远距离 快速定位微小泄漏和放电， 识别放电类型 |
不受太阳光影响， 识别和定位微小放电， 全天候工作 |
一、红外热像仪
核心特点
●被动检测：无需发射能量，仅接收物体自身散发的红外辐射；
●全局视角：单次扫描即可获取整幅温度分布图，快速定位异常热点；
●定量分析：可以测量特定点的精确温度值，支持点测温、区域测温、等温线标注，满足工业级精度要求；
●非接触、远距离：可对高压设备、高温区域进行安全检测，避免人员风险。
使用场景

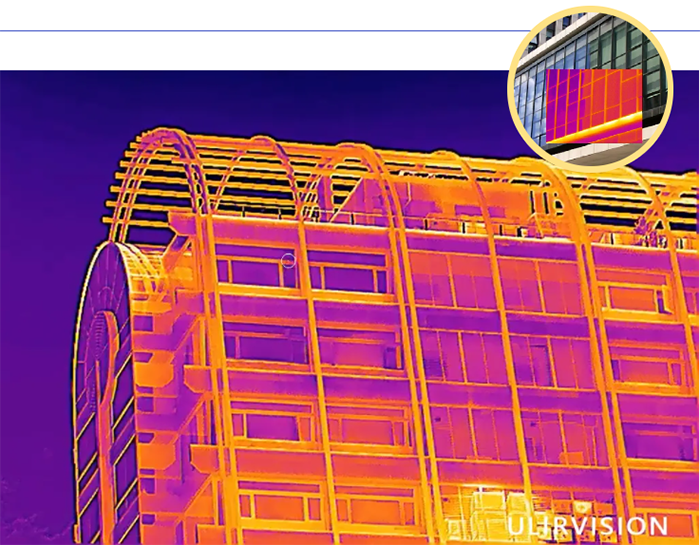

✲建筑诊断：查找建筑隔热缺陷、漏水点、地暖故障等。
✲电力安全：检测变电站、输变线路因断路器、变压器、电缆接头等导致的过热隐患。
✲工业生产：检测生产线设备（电机、轴承、管道）的温度异常，进行预测性维护。
✲科研开发：电子产品散热检测分析、新材料研究等。
✲消防与安防：火灾搜救、夜间监控、疫情体温筛查。
关键参数
▶红外分辨率：分辨率越高，图像越清晰，能检测更小的目标。
▶热灵敏度 (NETD)：表示能分辨的最小温差。数值越小，意味着对微小温差更敏感。
▶温度测量范围：根据应用场景选择，如 -20°C ~ 150°C 适用于电子和建筑，0°C ~ 500°C 适用于工业设备等。
▶软件功能：数据导出、专业报告分析导出等功能。
红相推荐

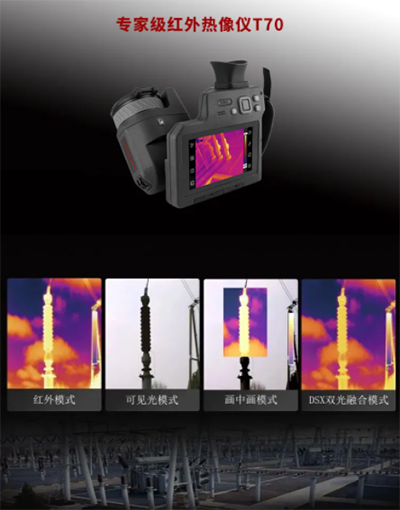

专家级红外热像仪T70
①640X480高像素
②NETD<25mk
③测温范围：-20℃～+600℃
(可扩展到1700℃)
④红外|可见光|画中画|DSX多种图像模式
⑤激光辅助对焦
⑥专业红外分析软件实现远程控制和数据分析导出

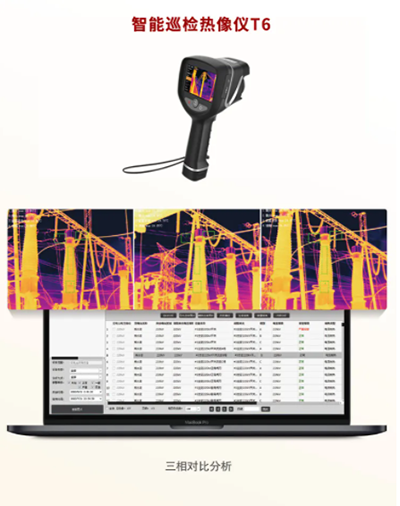

智能巡检热像仪T6
①640×480高像素
②NETD<35mk
③测温范围：-20℃～+600℃(可扩展到1200℃)
④标准/广角/长焦多种镜头切换
⑤多种测温模式：高低温自动追踪、线测温、矩形测温、圆形测温、等温分析、温差测量, 温度报警(声音、颜色)
⑥专业红外分析软件实现远程控制和数据分析导出

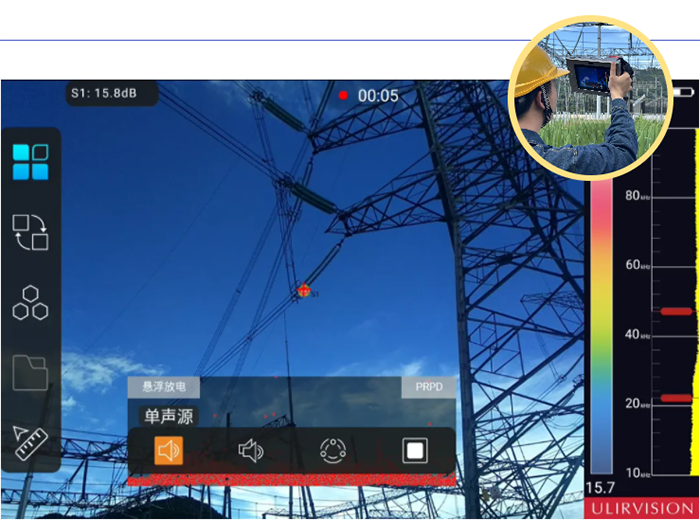

二、声学成像仪
核心特点
●“看见”声音：支持可听声和超声波频段，将人耳听不到的超声波可视化，直观定位声源；
●抗干扰能力强：测试频率范围手动可调，有效过滤干扰；
●快速扫描：实时显示声源位置；
使用场景
✲气体泄漏检测：压缩空气系统、储气罐、阀门、管道等的微小泄漏。
✲放电检测：开关柜、绝缘子、电缆终端等部位故障导致放电。
✲机械振动异响监测和定位：检测轴承缺陷、气蚀、齿轮箱故障等产生的异常超声波。
关键参数
▶麦克风阵列数量与布局：麦克风数量越多，定位精度和分辨率通常越高。
▶频率范围：确保其能覆盖需要检测的声源频率。
红相推荐
工业声学成像仪TS138|TS138EX
①138通道数字MEMS麦克风
②2kHz-100kHz有效测试频率范围
③7寸高亮电容触摸屏，1920x1200显示屏分辨率
④激光测距功能、泄漏量评估功能

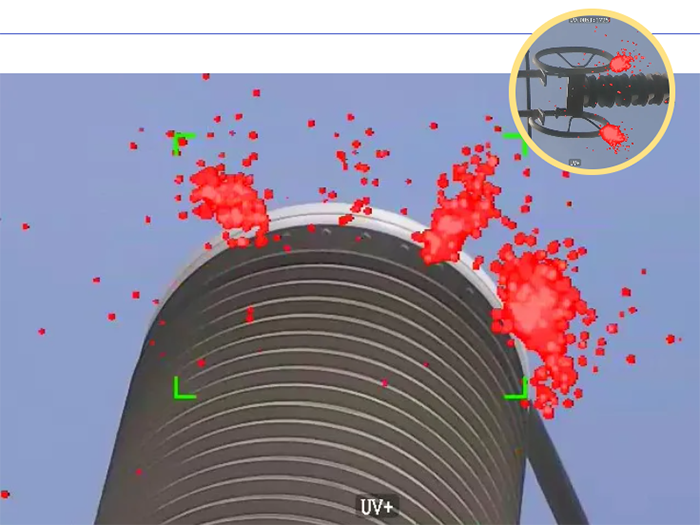

三、紫外成像仪
核心特点
●专一性强：对局部放电敏感，用于检测电晕放电等产生的紫外辐射；
●非接触、实时性：可在设备运行状态下检测，无需停电；
使用场景
✲电力设备巡检：高压输电线路绝缘子污秽放电、GIS（气体绝缘组合电器）内部电晕、变压器套管沿面放电。
✲变电站设备检测：对变压器、互感器、断路器等设备进行带电检测。
✲工业场景：高压电机绕组绝缘缺陷、高压电缆终端头放电。
关键参数
▶灵敏度：衡量检测微弱紫外信号能力的关键参数，单位watt/cm²，一般小于10的负15次方，越小灵敏度越高。
▶放大倍数与视场角：决定观测范围和距离。
▶双光谱融合：将紫外图像与可见光图像精准叠加，便于准确故障定位。
红相推荐

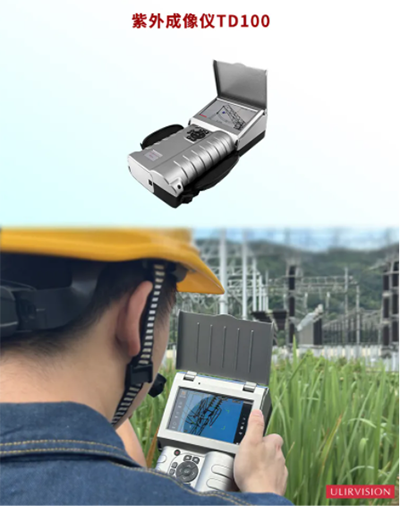

紫外成像仪TD100
①专利全日盲技术，抗干扰强
②紫外光灵敏度2.0×10 -18 watt/cm²
③10X光学变焦,12X数字变焦
④紫外可见光全区域准确叠加，精确定位
⑤专业的分析和报告软件
红外看热，应用最广；
声波听漏，定位精准；
紫外看电，专业性强。
结合具体场景的核心需求，
才能选对仪器实现更精准高效的检测！
