红相电力运维案例专题01|红外热成像赋能变电站安全运维
在电力系统安全运行中，变电站承担着电能转换、分配和输送的重要任务。很多变电站故障并非突发导致，而是源于长期微小温升、接头老化、接触不良、设备过载等隐性问题。这些隐患藏在常规巡检盲区里，日积月累，最终引发跳闸、设备烧毁、全站停运等重大安全事故。
传统变电站巡检模式，早已难以适配当下高标准的运维需求。人工巡检高度依赖老师傅经验，肉眼无法识别温差，手持常规测温设备精度有限、点位覆盖不全；针对高空设备、密闭柜体、高危带电设备，人工检测不仅难度大、效率低，还存在极高的安全风险。更关键的是，传统检测大多需要停电作业，既影响区域供电稳定性，也大幅增加运维时间成本与人力成本。
依托“非接触、可视化、全天候”的红外热成像核心技术，红相科技深耕电力测温运维场景，以精准、高效、安全的智能化检测方案，解决传统巡检各类痛点。
PART 01
实景
变电站运维为何离不开红外测温？

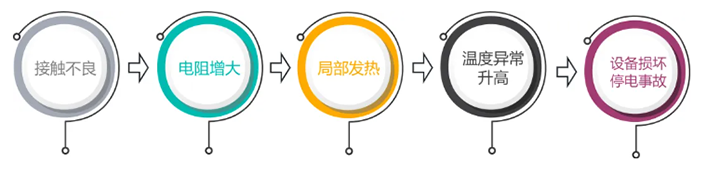

在变电站运行过程中，许多设备故障都会经历一个共同的发展过程：
而传统人工巡检主要依靠经验判断，难以发现设备内部或早期热缺陷。

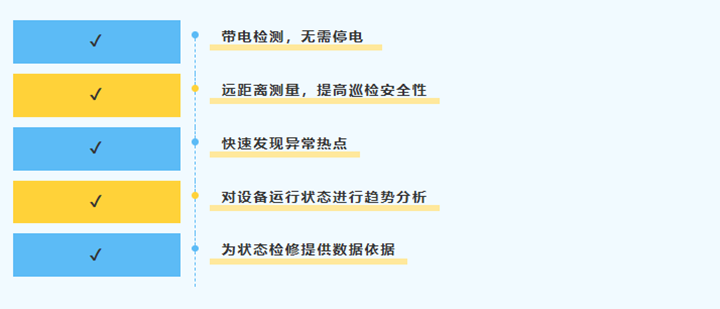

红外热成像技术则能够将设备表面温度分布以热图形式直观呈现，实现：
在变电站中，红外热成像广泛应用于：
* 主变压器检测* 高压开关柜巡检
* 隔离开关测温* 母线连接点检测
* 电缆接头检测* 电容器及电抗器巡检
* GIS设备辅助检测
通过热成像画面，运维人员能够快速定位潜在故障区域，实现“隐患可视化”。
PART 02
实测
真实项目中的精准测温价值

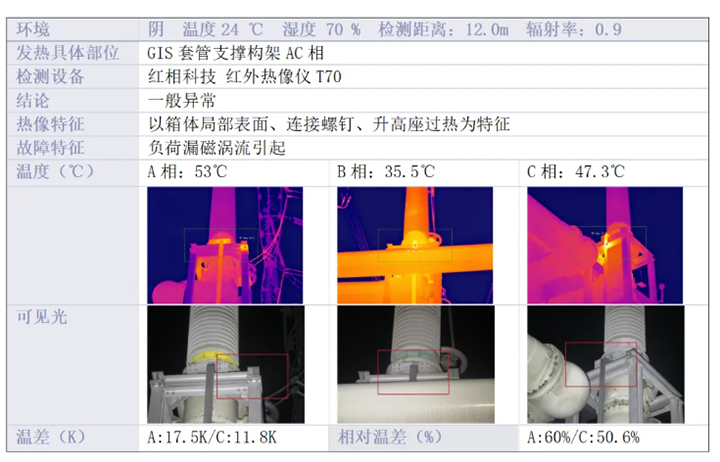

01 GIS套管支撑构架缺陷
参照DL/T 664-2025《带电设备红外诊断应用规范》电流致热型设备缺陷诊断判据表，缺陷性质分为：一般异常（δ≥35％，但热点温度未达到严重异常温度值）；严重异常（85℃≤热点温度≤105℃）；危险异常（热点温度＞105℃）。

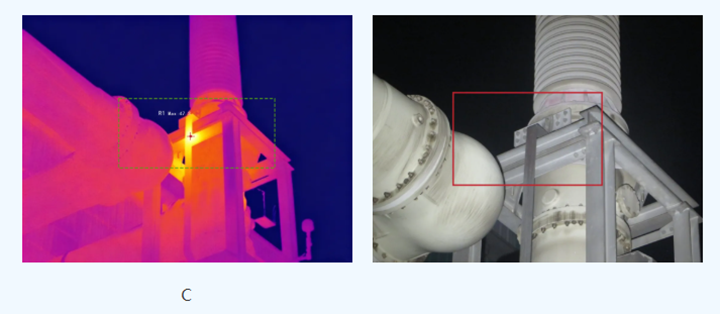

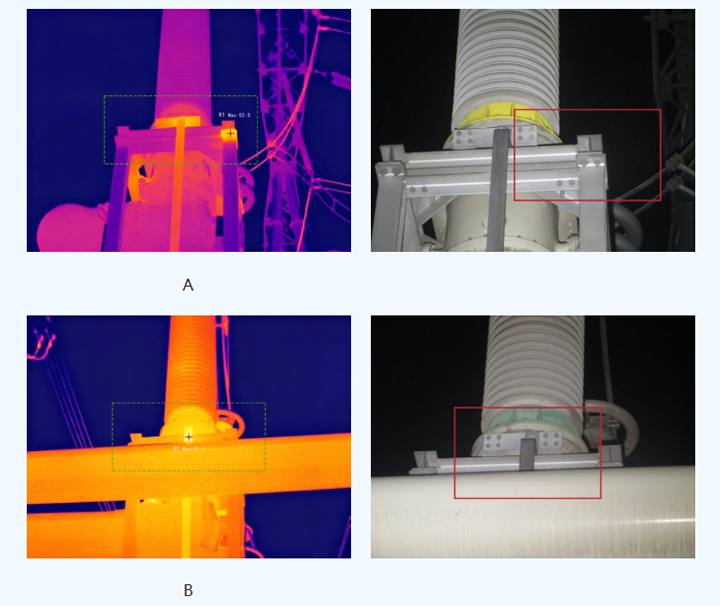

以GIS套管支撑构架AC相发热为特征,热点明显；其中A相热点温度53℃，与正常最大温差17.5K,相对温差60%;C相热点温度47.3℃，与正常最大温差11.8K,相对温差50.6%;所以该设备发热属于一般异常，建议利用停电机会检修，有计划地安排试验检修消除缺陷。

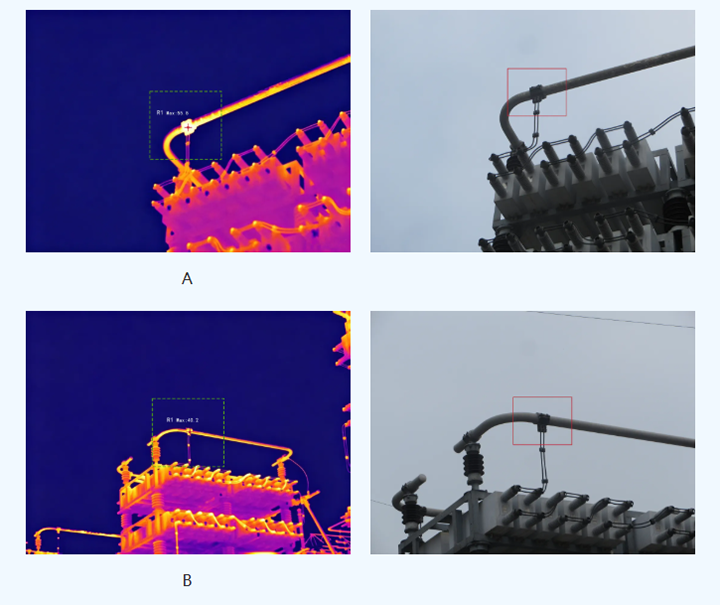

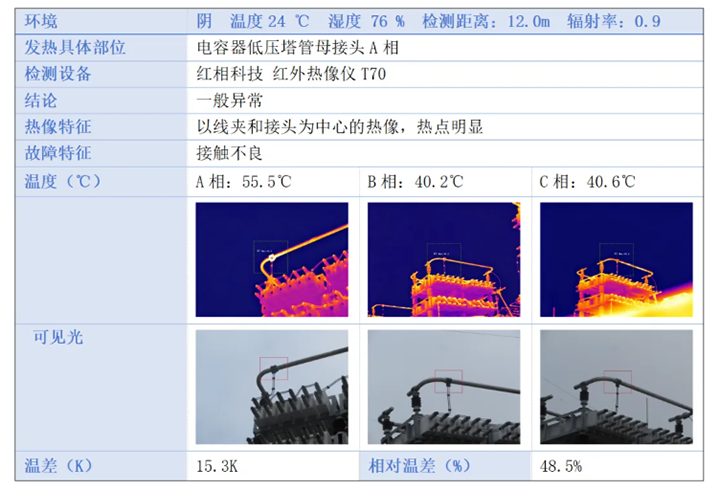

02 并联电容器接头缺陷
参照DL/T 664-2025《带电设备红外诊断应用规范》电流致热型设备缺陷诊断判据表,缺陷性质等级分为一般异常（δ≥35％，但热点温度未达到严重异常温度值），严重异常（100℃≤热点温度≤140℃或δ≥80％，但热点温度未达到危险异常温度值），危险异常（热点温度＞140℃或δ≥95％且热点温度＞100℃）。

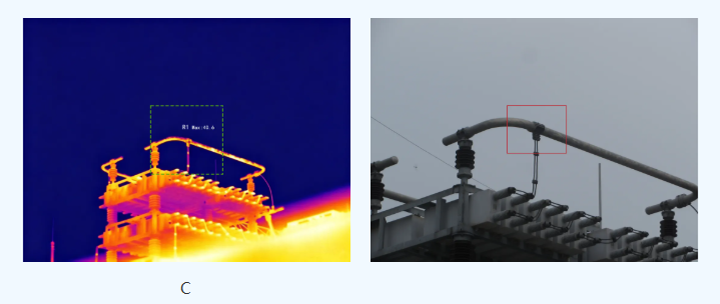

以电容器低压塔管母接头A相发热为特征,热点明显；其中A相热点温度55.5℃，与正常最大温差15.3K,相对温差48.5%。所以该设备发热属于一般异常，建议注意观察其缺陷的发展，利用停电机会检修，有计划地安排试验检修消除缺陷。

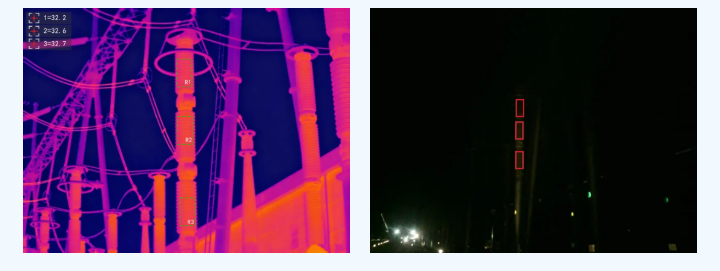

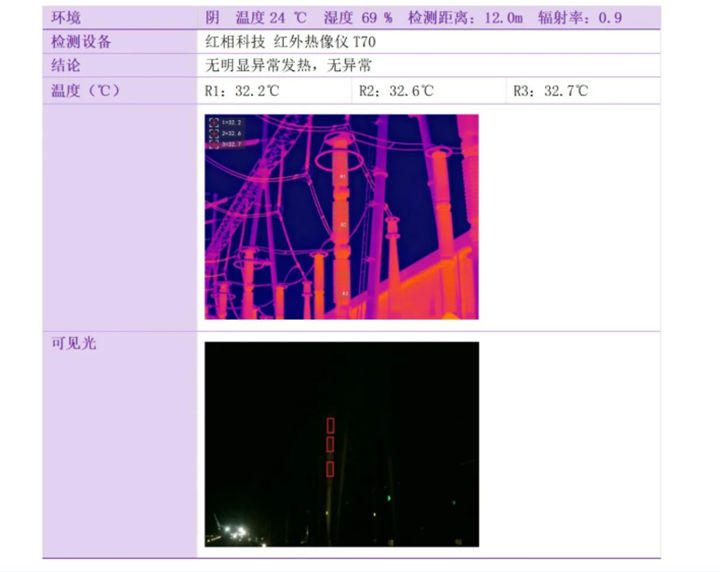

03 换流站避雷器无异常
参照DL/T 664-2025《带电设备红外诊断应用规范》电压致热型设备缺陷诊断，无明显异常发热，所以此避雷器无异常。
PART 03
实效
红外热成像带来的四大核心价值
01 非接触带电检测，零供电影响
全程不停电、不接触设备本体，无需停机断电，在保障电网正常稳定运行的前提下完成全场景测温检测，规避停电带来的经济损耗与供电压力。
02 温差精准识别，不放过微小隐患
依托高精度红外探测技术，精准捕捉设备细微温差变化，有效识别早期老化、虚接、过载等隐性故障，杜绝漏检、误检问题，实现隐患早发现、早处置。
03 全场景覆盖，攻克盲区，提升效率
可轻松适配高空设备、密闭电气柜、户外复杂工况、人工受限区域等各类难点场景，全方位覆盖变压器、断路器、母线接头、避雷器、隔离开关等核心设备，消除巡检死角。
04 数据记载，从抢修走向预判
红外测温不仅是发现问题的工具，更是设备状态评估的重要依据。通过建立温度数据库，可以实现：历史数据对比、温升趋势分析、风险等级评估、检修计划优化，推动运维模式从“定期检修”向“状态检修”升级。
