【案例分享】电晕放电
浙江某单位反馈在巡检中发现一处电线杆存在异常，但无法判断准确缺陷位置和类型。红相技术团队遂带着声学成像仪和紫外成像仪赶赴现场检测。
检测对象

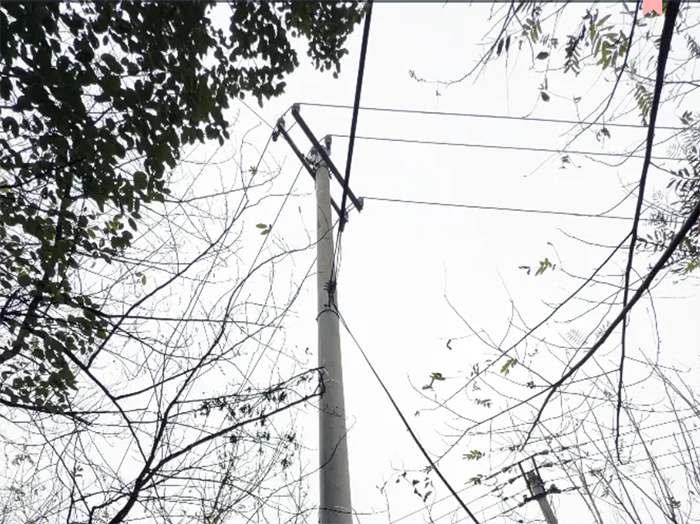

户外架空电力线路（电线杆 + 绝缘子组件），周围有树木干扰。
检测结果
01检测设备
声学成像仪TS138
02检测效果

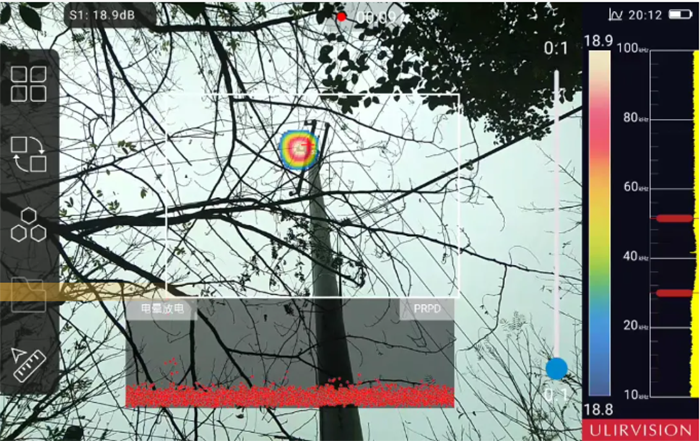

场景是户外电线杆，现场基本无声音干扰，人耳听不到放电声，位于高空也无法肉眼观察到物体表面情况。设备检测到局部放电点位于电线杆顶部的部件上，精准定位了放电源，并且设备界面显示 “PRPD”（局部放电相位图谱），说明设备同时在记录放电的相位特征，用于辅助判断放电类型为电晕放电。该位置存在明显的局部放电隐患，需要作为重点检修对象，进一步排查设备绝缘状态（如绝缘子、导线接头等），避免放电导致绝缘劣化或故障。
03优势
TS138具备非接触测量、检测效率高、检测结果直观等优势，具备良好的便携性和可操作性，可单手握持操作，聚焦于电力电缆接头、架空导线、复合绝缘子及隔离开关等极易发生局部放电的关键连接部位便于进行细致排查，适合远距离大范围巡检工作。
01检测设备

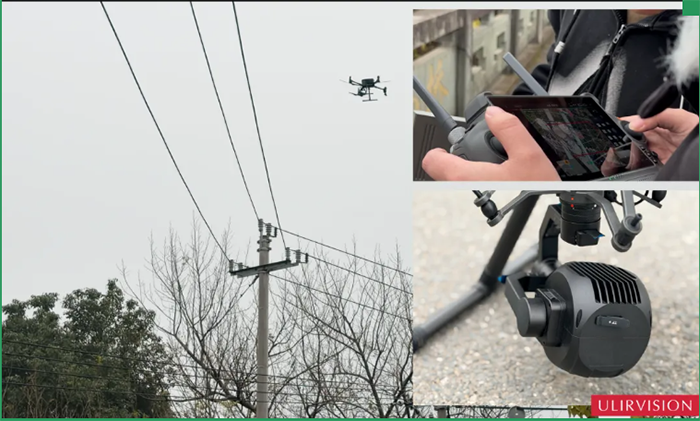

机载紫外成像仪TD40S
02检测效果

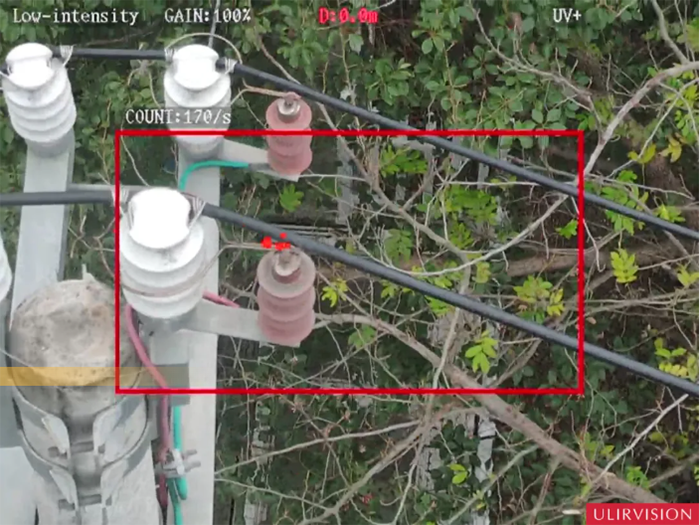

由于电线杆高度较高，周边电线多，还伴有树枝影响视线，机载紫外成像仪通过空中视角，精确定位到避雷器的金属接头部位有放电，该部位放电强度为170光子数/每秒，强度不是很大。初步判断为脏污引起，会影响接地性能，长期放电会加速避雷器绝缘老化甚至引发线路跳闸，需及时检修。
03优势
高效：无人机覆盖复杂地形，单次巡检效率提升80%；
精准：紫外成像识别肉眼不可见的早期放电，缺陷检出率提升60%；
安全：远距离非接触检测，保障人员安全。
