红相科技电力运维案例专题03|红外+声学"双维感知"，破解电力复合缺陷难题
在电力设备运行过程中，隐患并不会以同一种方式“发出警报”。
接触不良、负荷异常、部件老化等问题，往往伴随着异常温升；而绝缘劣化、表面放电、电晕放电等故障，在早期阶段可能已经产生异常声学信号，却尚未表现出明显的温度变化。
如果只“看温度”，部分尚未明显发热的放电隐患可能难以及时发现；如果只“听声音”，又无法直观判断设备温度分布及热故障程度。
红外热成像 + 声学成像，一个“看热”，一个“听声”，从温度与声音两个维度同步感知设备状态，让潜伏在设备和连接部位的异常更早暴露。
PART 01
现场痛点
复合缺陷下单一检测手段的局限
在大量电网巡检现场，我们经常遇到这类棘手问题：
故障信号不同步，漏检风险高
GIS、开关柜内部绝缘缺陷，早期会先出现局部放电异响，但温升尚不明显，红外很难捕捉异常；等到红外观测到明显发热，故障已经发展到临近击穿阶段。反之部分接触类故障先发热，后期才伴随放电，只用声学设备容易错过早期发热预警。
两次作业，工况不一致，无法交叉验证
分开开展红外巡检、声学巡检，两次检测时间、环境负荷不完全相同，温度、声学数据不能一一对应，运维人员很难判断发热点和声源点是否属于同一处缺陷，给故障定性带来干扰。
缺陷类型混杂，排查效率低
同一个间隔内，可能同时存在接头过热、柜内放电异响、气体泄漏多重隐患。单设备需要反复往返扫描，现场作业耗时长，对巡检人员的经验要求极高。
记录碎片化，报告溯源难度大
红外照片、声学图谱分开存档，没有同一视角下的对照图像，后期复盘、检修交底时，难以直观向检修班组说明故障位置与危险程度。
PART 02
场景应用

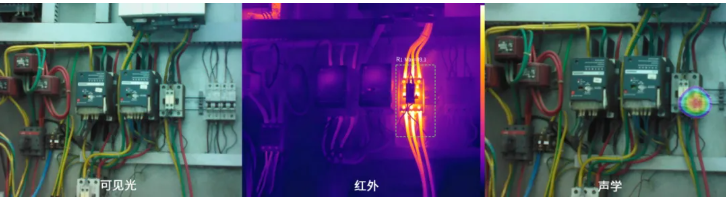

01 配电箱
接头处接触不良，发热同时伴随微弱局放异响
红外检测发现箱内接头位置存在温升；声学成像在相同位置捕捉到持续局部放电信号。发热和声源高度重合，判定为连接部位接触不良恶化，已经同时产生热缺陷与绝缘放电风险。若只看红外，仅能看到发热，无法获知已经伴随放电损伤；仅看声学，无法量化发热严重程度。运维班组据此安排停电检修，及时处理。

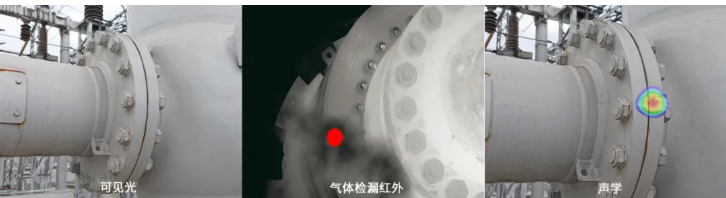

02 GIS隔离开关气室
SF₆微量泄漏，无明显温升，声学信号率先告警
红外热图温度完全正常，没有任何温度异常；声学成像清晰捕捉到气室法兰位置气体泄漏声源。属于早期微量泄漏，尚未引发温度变化，属于红外极易漏检隐患，及时补气并处理密封缺陷，避免后续绝缘事故。

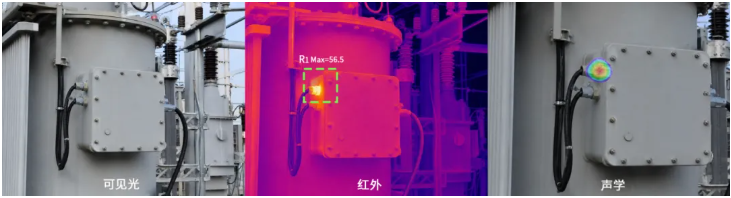

03 站用变附件
紧固件松动，振动异响伴随局部温升
肉眼观察无异常，声学成像捕捉外壳振动声源，红外同步发现对应紧固点位局部温升，判定机械松动带来接触发热，完成紧固处理后，温升与异响同步消失。
PART 03
装备推荐

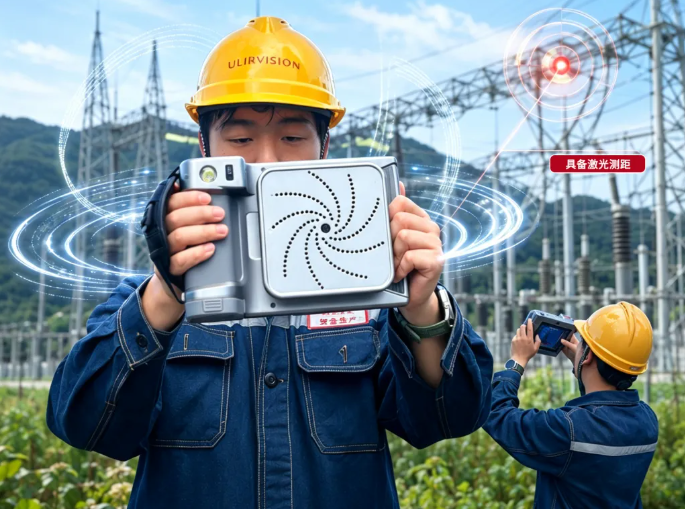

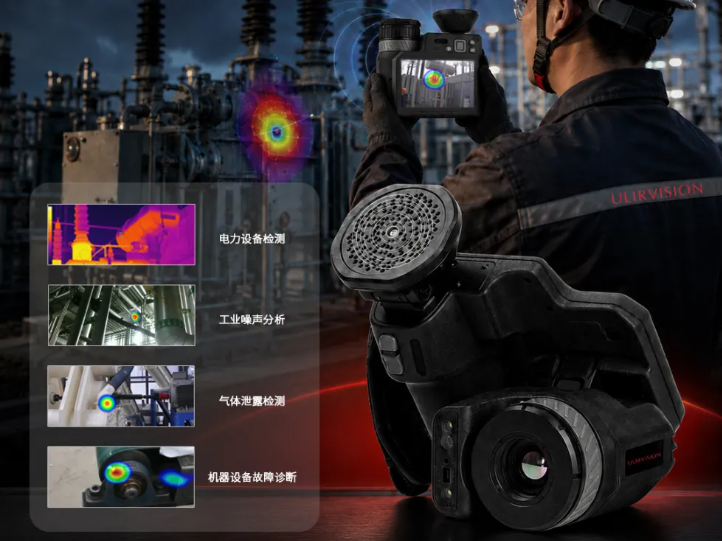

01.手持式工业声热成 TSIR166
TSIR166是手持式工业声热成像仪，创新声热融合技术，实现一机双探，将不可见的超声信号转换为可视化声纹云图，同步呈现高精度红外热场，一次性解决工业巡检中局部放电，气体泄漏，温度异常三大核心痛点，大幅度提升巡检效率和准确率，降低运维成本。
02.声学成像仪 TS138|TS138EX

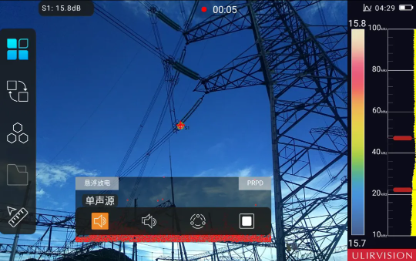

TS138|TS138EX是手持式的声学成像仪，支持可听声和超声波频段，可进行气体泄露检测，机械振动异响检测，局部放电检测，轻薄便携，单手操控，场景适配性拉满。
告别盲目排查，选它让每一次检测都更加高效、精准。
电网运行没有“小问题”
一次不易察觉的温升，
一处人耳无法感知的异常放电，
都可能是设备发出的早期预警。
红相科技通过多维智能感知技术，
不断拓展电力设备状态检测的边界，
让每一次巡检
看得更多、听得更清、判断得更准，
为电力设备安全稳定运行筑牢智能感知防线。
