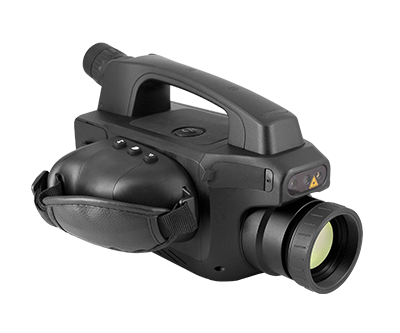

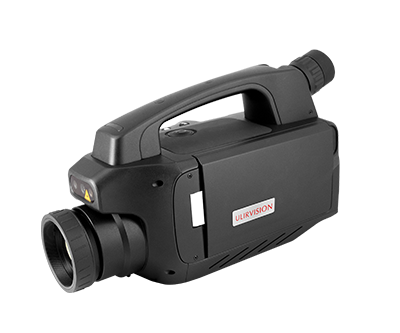

TI320+

TI320+采用制冷式量子阱红外探测器,能够以成像方式准确找到SF6泄漏点,这款便携式热像仪能够在安全距离以 外检测泄漏,大大保证了操作人员的安全,此外,其还能够对部分危害环境的气体进行跟踪,具有环保效益。
  • 技术特点
  • 技术参数
  • 典型应用

制冷型量子阱探测器, 灵敏度≤0.025℃
被动红外成像, 无需特定背景, 无需辅助光源
可以SF6气体成像检漏,又可以红外测温。
SF6气体探测灵敏度≤0.001毫升/秒
图片、视频直接存储在SD卡中
可见光像素500万
体较小、重量仅2.4公斤
坚固耐用, 智能化操作

型号

TI320+

应用行业

电力,化工,政府

主要探测气体

SF6气体、氨气

探测器性能

类型

焦平面、制冷型量子阱探测器(QWIP)

像素

320×256

像元间距

30μm

波长范围

9.8~11.2um

热灵敏度

<0.025℃

探测SF6气体灵敏度

≤0.001毫升/秒

镜头

视场角/最小焦距

10°×7.5°/1m标准

聚焦

手动/电动/自动

空间分辨率

0.55mrad(10°×7.5°)

可选镜头

20°×15°/0.4m 可选

图像性能

帧频

50Hz/60Hz

电子变焦

1~8倍连续电子变焦

内置可见光相机

500万像素CMOS,自动对焦,2个LED补光灯

图像显示

液晶显示屏

高清晰5.0″彩色数字式液晶显示屏,可旋转

调色板

12种调色板可选(包括铁红、彩虹、白热和黑热等)

图像调整

自动/手动调整对比度、亮度

测量

测温范围

-40℃~+500℃

测温精度

±1℃(0℃至+100℃时)、±2%(读数范围大于+100℃时)

测温校正

自动/手动

测量模式

实时10个可移动点,5个可移动区域(最高温、最低温
捕捉、平均温度测量), 可移动线测温,等温分析,
温差测量,温度报警(声音、颜色)

设置功能

日期/时间,温度单位℃/℉/K,语言

辐射率校正

0.01至1.0辐射率可调,或通过预定义的物质辐射率表校正辐射率

背景温度校正

自动,根据输入的背景温度

大气透过率校正

自动,根据输入的距离、相对湿度、环境温度

图像存储

存储卡

8G SD卡,可扩展到32G

存储方式

手动/自动单帧图像或动态录像

单帧红外图像格式

JPEG格式,带14位测量数据图像

单帧可见光图像格式

单帧,JPEG格式

视频存储方式

高清影像以MPEG4/H.264存储在记忆卡里,每段最高可达1小时

语音注释

40秒语音记录,随图像一同存储

定时存储

每10秒~24小时

激光指示器

激光指示器

二级,1mW/635nm 红色

电源系统

电池类型

锂电池,可充电

电池工作时间

2小时连续工作(常温)

充电类型

智能充电器充电或随机(AC电源适配器或12V车载电源)充电

省电模式

外接电源

12VDC

环境参数

工作温度

-20℃~+50℃

存储温度

-30℃~+60℃

湿度

≤95%(非冷凝)

电磁兼容

EN61000-6-4&EN61000-6-2、FCC47CFR Part15 classA、EN61000-4-8,L5

防护等级

IP54 (IEC60529)

振动

25G,IEC60068-2-29

冲击

2G,IEC60068-2-6

物理特性

重量

≤2.5kg(含标准镜头)

尺寸

308×142×166mm

接口

电源接口

视频输出

CVBS

音频输出

SD卡槽

三角架接口

1/4″_20

可探测气体

六氟化硫、氨气、乙酰氯、醋酸、烯丙基溴、烯丙基氟、
烯丙基氯、溴化甲烷、二氧化氯、氰基丙烯酸乙酯、乙
烯、 呋喃、肼、甲基硅烷、甲基乙基酮、甲基乙烯酮、
丙烯醛、丙烯、三氯乙烯、氟化铀酰、氯乙烯、丙烯腈、
乙烯醚

配置

标准配置

红外热像仪(带10°标准镜头),2节可充电锂电池,电池充电器,适配器、车载充电器、SD卡、SD卡读卡器、
软件光盘、保修卡、合格证、标定书

可选配置

笔记本电脑、单反相机

质量保证

ISO9001

CE

第三方检测

中国电科院检测证书、安徽电科院测试报告、国家红外及工业电热产品质量监督检验中心
