红外热像仪

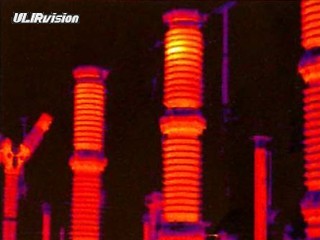

红外热像仪在电力行业的应用

电力设备的故障有多种多样,但大多数都伴有发热的现象。在电力行业,很早就将红外热像仪运用于设备的安全检修上,通过其对电气设备和线路的热缺陷进行探测。

采用红外成像技术可开展以下电力设备状态检测与故障诊断工作:
1)变压器。变压器箱体异常过热,涡流过热,高、低压套管上、下两端连接不良以及充油套管缺油(低油位)缺陷;



2)避雷器。各类避雷器内中心受潮缺陷、内中心元件老化或非线性特性异变缺陷;

3)电容器。各类电容器过热、耦合电容器油绝缘不良和缺油(低油位)缺陷

4)断路器。接触不良引起的导流体过热故障、绝缘瓷套内部受潮、动静触头接触不良、缺油、中间触头接不良和静触头基座接触不良。

5)绝缘子串。瓷质不良、污积、低值和零值造成绝缘子出现的故障。绝缘子串的红外检测

6)互感器。绝缘故障、线圈和铁心故障、内连接故障和缺油。

7)发电机。定子铁心绝缘缺陷、定子线棒接头、电刷和集电环接触不良。

8)电力电缆和导线。电缆头三相出线接头接触不良引起的导流过热故障、内部接头接触不良引起的导流过热故障、电缆头局部绝缘故障、电缆出线套管故障等导线故障导线质量不良、导线绝缘故障。

9)隔离开关。瓷柱表面污积、瓷柱裂缝、绝缘图劣化和隔离接触不良。

10)高压输电导线和压接管。主要是接头接触不良





推荐产品:TI160丨TI384TI175丨TI395TI400丨TI600
